产品名称：BFWE-02-3C,BFWE-03-2B,BFWE-03-3C,比例换向阀
产品型号：BFWE-02-3C,BFWE-03-2B,BFWE-03-3C
产品厂商：其它品牌
产品价格：0
折扣价格：0
产品文档：

你添加了1件商品查看购物车

简单介绍：

BFWE-02-3C,BFWE-03-2B,BFWE-03-3C,比例换向阀,生产厂家,价格

详情介绍：

BFWE-02-3C,BFWE-03-2B,BFWE-03-3C,比例换向阀,生产厂家,价格

用途

电磁换向阀是电气与液压组成的元件，通过电信号，使电磁铁动作，推动阀芯移动，以改变液流的方向，从而使执行机构作正向或反向的运动。

阀芯机能

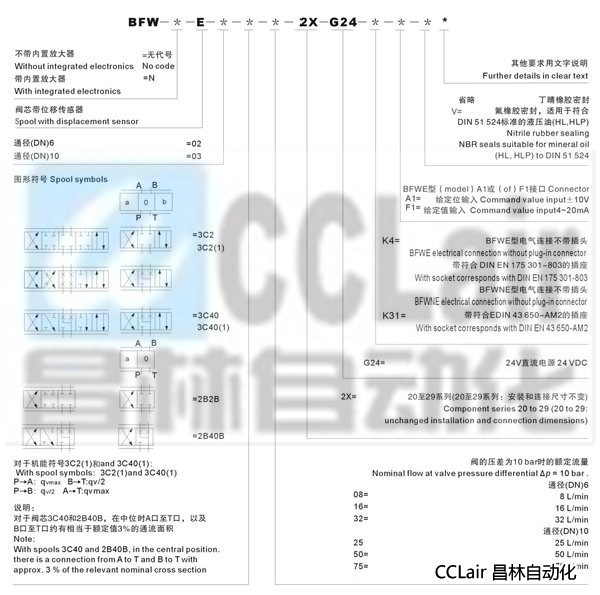

型号说明

技术参数

通径 mm	额定压力 Mpa	*高使用压力 Mpa		额定流量L/min	使用油温 ℃	油液粘度mm²/s	使用电压 V		激磁功率		通电持续 100%(1h)		重量 Kg
通径 mm	额定压力 Mpa	PAB口	T口	额定流量L/min	使用油温 ℃	油液粘度mm²/s	直流	交流	直流	交流	直流	交流	单电磁铁	双电磁铁
4	16	20	6.3	6	10～60	7～320	24, 110	110, 127, 220	12	30	3000	3000	1.0	1.5
6	16	20	6.3	25	10～60	7～320			19	48	3000	3000	1.8	2.3
10	16	20	6.3	60	10～60	7～320			26	60	3000	3000	3.9	4.9
16	16	20	6.3	80	10～60	7～320			36	75	3000	3000	8.6	11.0

特性曲线

外形尺寸

连接底板

通径4mm(GB2514-AA-02-4-A/ISO-4401-AA-02-4-A)

通径6mm(GB2514-AB-03-4-A/ISO-4401-AB-03-4-A)

	尺寸mm
	P	A	T	B	F₁	F₂	F₃	F₄
X	18.3	12.9	7.5	27.8	0	25.8	25.8	0
Y	10.7	20.6	10.7	10.7	0	0	21.4	21.4
Φ	4 max	4 max	4 max	4 max	M5	M5	M5	M5

	尺寸mm
	P	A	T	B	F₁	F₂	F₃	F₄
X	21.5	12.7	21.5	30.2	0	40.5	40.5	0
Y	25.9	15.5	5.1	15.5	0	-0.75	31.75	31
Φ	6.3 max	6.3 max	6.3 max	6.3 max	M5	M5	M5	M5

通径10mm(GB2514-AC-05-4-A/ISO-4401-AC-05-4-A)

通径16mm(GB2514-AD-07-4-A/ISO-4401-AD-07-4-A)

	尺寸mm
	P	A	B	T₁	T₂	F₁	F₂	F₃	F₄
X	27	16.7	37.3	3.2	50.8	0	54	54	0
Y	6.3	21.4	21.4	32.5	32.5	0	0	46	46
Φ	11.2 max	11.2 max	11.2 max	11.2 max	11.2 max	M6	M6	M6	M6

	尺寸mm
	P	A	T	B	F₁	F₂	F₃	F₄	F₅	F₆
X	50	34.1	18.3	65.9	0	101.6	101.6	0	34.1	50
Y	14.3	55.6	14.3	55.6	0	0	69.9	69.9	-1.6	71.5
Φ	17.5 max	17.5 max	17.5 max	17.5 max

规格		通径 6	通径 10
安装位置		任意，建议优先水平安装
贮藏温度 (℃)		-20~80
使用环境温度	BFWE (℃)	-20~70
	BFWNE (℃)	-20~50
重量 (Kg)	BFWE kg	2.2	6.3
	BFWNE kg	2.4	6.5

液压参数（在p=100bar,矿物油HLP4 ,40℃±5℃时测得）

工作压力	油口 A，B，P bar	至315
	油口 T bar	至210
额定流量在p=10 bar L/min		8	25
		16	50
		32	75
*大允许流量 L/min		80	180
工作介质		符合DIN51524标准的矿物油（HL,HLP）;使用其他油液请向我们咨询!
介质温度范围 ℃		-20~80(优先选择 40~ 50)
介质粘度范围 mm2/s		20~380(优先选择30~46)
油液清洁度		油液高污染等级推荐过滤器; 小过滤比按ISO 4406（C）20/18/15 1）
滞环 %		≤0.1
反向误差 %		≤0.05
重复精度 %		≤0.05
零点位移会根据压力油，温度和工作温度改变而变化		%/100 K	0.15
		%/100 bar	0.1
