DPHG-10-2B2,DPHG-04-3C3,DPHG-04-3C4,DPHG-04-2B3,DPHG-10-3C4,液动换向阀

  产品特点

1、由外控导压来推动阀心，从而改变液压系统的油流方向。
2、用途广泛，适用于一般工作机械、压铸机、压床、注塑机、船舶、产业车等。
3、安装尺寸符合ISO 4401标准。

  使用说明

*大流量：
使用规格表以外之通路，请洽询朝田公司技术部。
安装方向：
无弹簧式，电磁换向阀轴线应水平安装，其他之形式无限制。
安装面：
将电液换向阀之安装面，表面粗糙度加工至6.3S以内，平面度0.01mm以内。
无弹簧式：
使用无弹簧式（非机械式定位）在切换回路时，为防止电磁换向阀反向运动，请连续励磁（通电）。使用机械定位式在解除连续励磁时，应使T管单独连接。不单独接T管，共用管路则由于其他阀的换向产生压力冲击，可能致使电液换向阀反向。当共用管路时，在T管路中接入单向阀，或适当延长T配管的长度。
导压及泄油：
内部泄油时，其导压务必保持比泄油压力高0.45MPa以上，如果泄油管压力过高时，请使用外部泄油方式以确保换向阀动作之正确

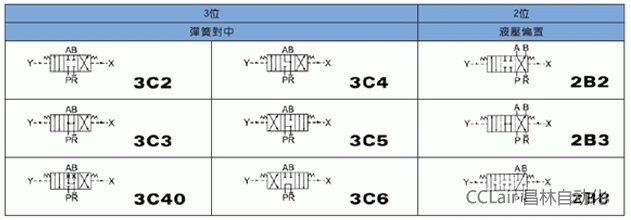

C3,C5,C6,C60请使用外部导压及外部泄油型。如果必需使用内部导压型，请务必在油箱口引入0.45MPa以上的单向阀当阻抗。
T口配管：
T口中保险总是充满油液，依此进行配管。
连续加压
避开在高压下长时间换向，因为液体粘着现象会造成动作**。电磁线圈的切换，务必一端通电，另一端断电，否则容易烧坏。
