产品名称:
KPM-L15,KPM-L10, QKPM-L15 ,快速排气阀
产品型号:
KPM-L15,KPM-L10, QKPM-L15
其它品牌
产品文档:
无相关文档
简单介绍
KPM-L15,KPM-L10, QKPM-L15 ,快速排气阀,生产厂家,价格
KPM-L15,KPM-L10, QKPM-L15 ,快速排气阀
的详细介绍
KPM-L15,KPM-L10, QKPM-L15 ,快速排气阀,生产厂家,价格
|
一、特点：
快速排气阀主要用于将气缸等元件中的气体直接排入大气，以便加快气缸的动作速度，从而减少了气缸的背压，常安装在气缸与换向阀之间。
二、图形符号：
三、型号说明：
|
KPM-L10
QKPM-L15
|
|
四、技术参数
| 型号 |
KPM-L10
|
QKPM-L15
|
| 公称通径mm |
10 |
15 |
| 有效截面积mm² |
P→A |
40 |
60 |
| A→O |
60 |
110 |
| 泄漏量Nml/min |
100 |
| 换向时间s |
进气 |
0.05 |
| 排气 |
0.04 |
| *低工作压力MPa |
0.12 |
| *高工作压力MPa |
1.0 |
| 环境与介质温度 |
5～60ºC |

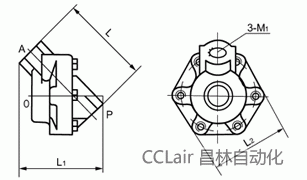

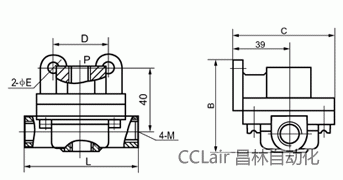

五、外形及安装尺寸：
KPM-L10
QKPM-L15
| 型号 |
KPM－L10 |
QKPM-L15 |
| M1 |
ZG3/8" |
ZG1/2" |
| L |
83 |
98 |
| B |
57.3 |
-- |
| C |
71 |
-- |
| D |
38 |
-- |
| E |
9 |
-- |
| L1 |
-- |
82 |
| L2 |
-- |
89 |
|
